一、產品簡介

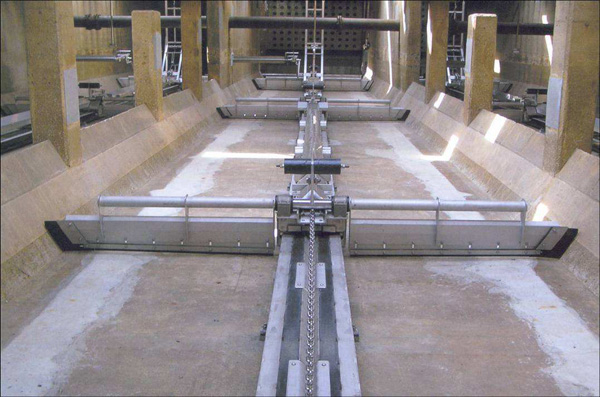

DGG型單軌式水下刮泥機適用于大型自來水廠、污水處理廠矩形平流沉淀池、斜管沉淀池、浮沉池等設施的刮泥。產品組成簡單、機械傳動可靠、電控信號保護齊全、安裝使用簡單、刮泥效果與適應性強，易于實現自動化。
JDG型單軌式水下刮泥機，采用一套環形鏈往返驅動裝置，牽引刮泥小車作往(刮泥)返(復位) 運動。將矩形平流沉淀池底的污泥從出水區刮向進水區域的集泥坑內集中排出，污泥排出濃度高、效果好。
二、產品特性
1、產品組成簡單通用，可單臺、多臺刮泥小車組合，滿足不同場合的刮泥工藝要求。
產品組成主要部件：a)傳動部件；b) 刮泥小車部件；c) 軌道部件；d) 電控部件。
可根據工藝要求選配整機設備
1)單池單臺刮泥小車組成；
2)單池多臺刮泥小車組成；
3)雙池單、多臺刮泥小車聯動組成。
2、結構性能可靠耐用。
刮泥小車釆用滾動轉動方式，結構設計可靠耐用，在較大負荷下或不平衡負載下(200kg為基準) 都能照樣穩定運行；環形鏈能提供強有力的牽引動力，刮板寬度上限為9m，高度可達400mm～500mm，增加了刮泥量。
3、零故障率，保養方便。
刮泥小車部件可經簡單拆卸后提出水面或水池進行保養。過載停機報警保護、刮泥板狀態指示設置齊全，維護費用很低，使用年限很久。
4、排出污泥含水率低。
刮集在集泥坑污泥濃度大（是一般刮泥機無法超越的），污泥可直接輸出池外，無需二次處理即可直接脫水，節省了工藝成本及場地。
三、產品結構簡述

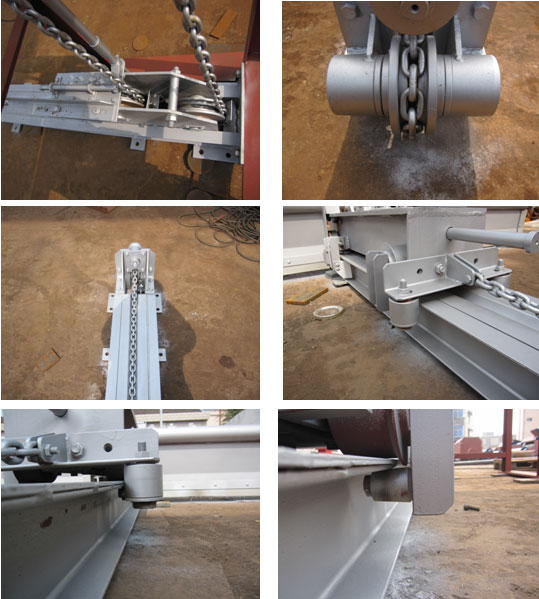

單軌式水下刮泥機主要組成部件是：傳動部件、刮泥小車部件、軌道部件、電控部件組成。
1、傳動部件
傳動部件是由電機經擺線針輪減速機二級減速，由超荷剪切環形鏈輪組帶動環形鏈作傳動，變換電機轉向，實現往返運行要求，機構全部由防護罩加以保護。
刮泥機采用環形鏈傳動撓性好，牽引力大，效率高，傳動結構緊湊，傳動比準確，不需要很大的張緊力。
超荷剪切環形鏈輪組負責設備的超負荷機械保護，擺線針輪減速機底板與4調節螺柱完成環形鏈張緊。
2、刮泥小車部件
刮泥小車部件是由小車機架、小車軸輪、靠輪、刮泥板、翻板裝置組成，小車二端設環形鏈聯接耳扣，與傳動部件環形鏈聯接，形成封閉的傳動鏈，刮泥小車部件在傳動部件的往返運行牽動下，在軌道上作往(刮泥)返(復位)運行和翻板動作。
長沉淀池須釆用多車多刮板設置時，增加連接多車之間的碰桿連接裝置，就能實現多車運行往返翻板同步。
刮泥板是由成對的二個刮泥板組件，分別套裝并固定在刮泥小車的翻板裝置輸出軸二端，刮板下端和靠池壁端都裝有橡膠板，實現刮板與池底、池壁之間保持比較小的間隙或局部輕微的軟接觸。
刮泥板刮泥運行時成垂直姿態，返回時向后旋轉90o成水平姿態。
3、軌道部件
軌道部件是由頭部軌道、尾部軌道（池長的還有中部軌道）組成，安裝在池底中心線上，為刮泥機提供平整、可靠、耐用的運行軌道，軌道二端設環形鏈傳動改向裝置。
4、電控部件
電控部件是由就地操作、遠方操作組成。
完成刮泥機在二種操作模式下的刮泥運行、返回運行，在收到往返信號后準確停機、啟動反向運行，每完成一個刮泥、返回周期后，停等延時啟動(可選調1～999min)。
往返信號是由刮泥機二端的信號碰頭，經連桿、拉桿和傳動桿組成往返信號傳送系統，帶動行程開關觸臂、接近開關觸片實現機械信號轉換成往返電氣信號，控制刮泥機的往返運行。
行程開關、接近開關雙重配置，確保往返正動作準確可靠。
電氣保護：主電機過載保護、機械剪切信號停機報警。
遠方控制：遠方啟停、保護報警、刮泥板狀態指示。
四、產品選型
技術參數
池規格 DGG 功率
單刮泥車 ＜200㎡ 0.55kw
單刮泥車 200㎡～400㎡ 0.75kw
雙刮泥車 200㎡～400㎡ 1.1kw
多刮泥車 400㎡～800㎡ 1.1kw
