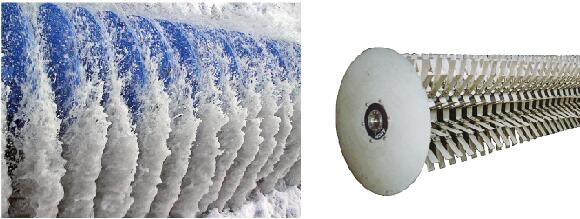

ZSB型轉刷曝氣機

    用途

    ZSB型轉刷曝氣機主要用于城市生活污水及各種工業污水生化處理的三槽式或交替式氧化溝工藝,對氧化溝內的水體進行充氧。

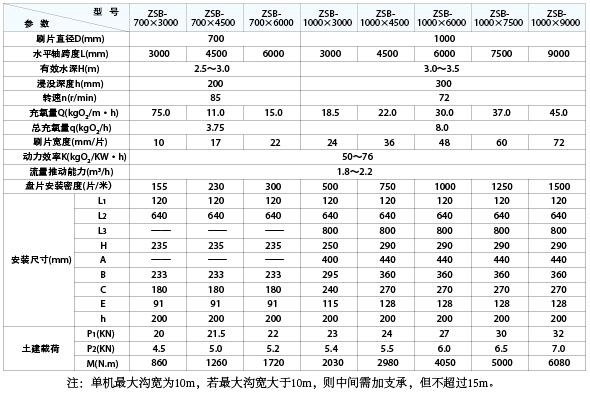

    型號說明



    主要特點

    1、驅動裝置采用立式戶外電機,并采用圓錐圓柱齒輪減速機,齒輪為硬齒面,具有承載力大,結構緊湊、體積小、重量輕、運行平穩等特點。
    2、采用彈性柱銷齒式聯軸器,傳遞扭距大、體積小、允許一定的徑向和角度誤差,安裝簡單。
    3、刷片采用優質碳鋼(鍍鋅)或不銹鋼材質,組合成抱箍式,呈螺旋狀排布,入水均勻、負荷平穩,安裝維修方便。
    4、尾部采用調心軸承及游動支座,可以克服安裝誤差,自動調心;同時,能補償轉刷軸困溫差引起的伸縮,保證正常運行。
    5、轉刷曝氣機負荷及充氧量可通過堰口調節液位來改變刷片的浸沒水深。

    結構及工作原理

    該設備為臥軸式表面曝氣設備,刷片均勻地布置于主軸上,當驅動裝置驅動主軸轉動并帶動刷片開始旋轉,刷體與水接觸,將水拋入空中,形成水躍,充分與空氣接觸,空氣迅速深入水中,從而完成充氧過程,并推動水流在氧化溝內循環流動。

    外形及安裝基礎圖


    外形及安裝基礎圖
