用途

    ZPB型轉盤曝氣機適用于城市污水以及各種工業污水生化處理的奧倍爾氧化溝工藝，對氧化溝內的水體進行充氧。

    結構及工作原理

    該設備為臥軸式表面曝氣設備，每塊盤片由兩個半圓形的盤片用法蘭與主軸相聯接，均勻地布置于主軸上，盤片表面密布有梯形凸塊主圓形凹坑和通氣孔；當驅動裝置驅動主軸轉動并帶動盤片開始旋轉，對污水進行充分?jǐn)嚢琛⑼屏骱突旌献饔茫挥捎诒P(pán)片的特殊表面可以增加帶入水體的空氣量,并強行均割氣泡，從而大大提高充氧能力。

    主要特點

    1、驅動裝置采用立式戶外電機，并采用圓錐圓柱齒輪減速機，齒輪為硬齒面，具有承裁力大、結構緊湊、體積小、重量輕、運行平穩等特點。
    2、采用彈性柱銷齒式聯軸器，傳遞扭距大、體積小，允許一定的徑向和角度誤差，安裝簡單。
    3、盤片采用增強型聚丙烯或高強度輕質玻璃鋼壓制成型，具有強度高、耐腐蝕、鋼性好、耐熱性好等優點。
    4、尾部采用調心軸承及游動支座，可以克服安裝誤差，自動調心，能補償轉碟軸因溫差引起的伸縮，保證正常運行。
    5、轉盤的負荷及充氧量隨調節浸沒水深而改變，簡單易行。

    型號說明

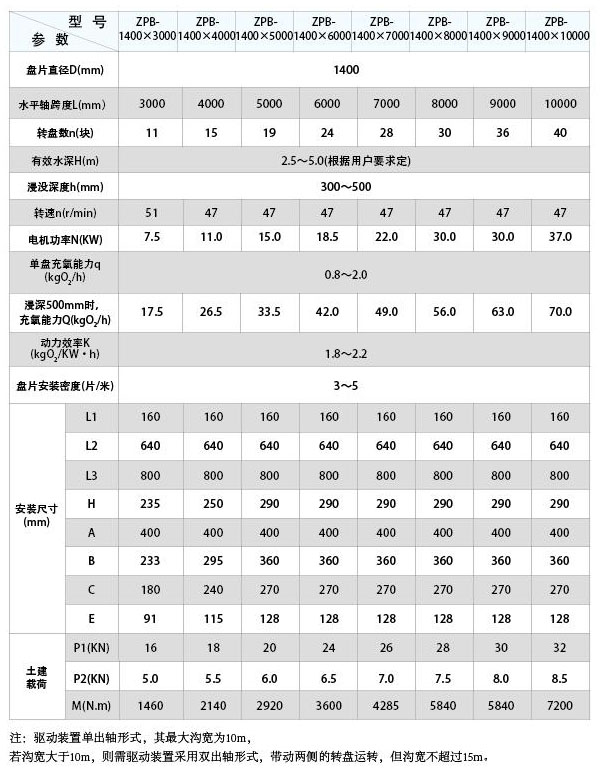

    主要技術參數和安裝尺寸表

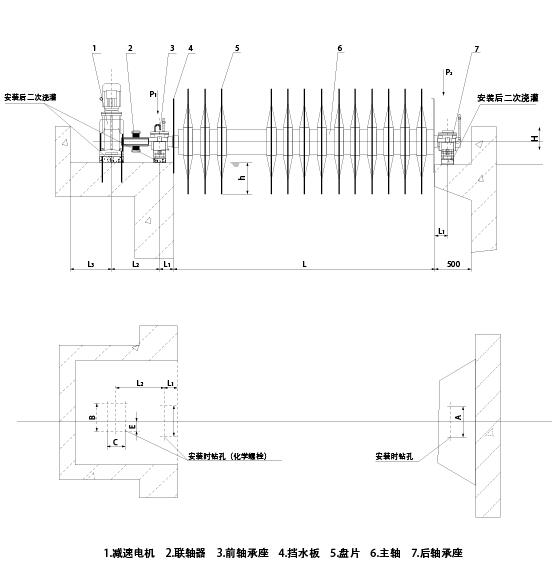

    外形及安裝基礎圖
